Mặt bích là gì? Cấu tạo như thế nào? Phân loại ra sao? Bài viết dưới đây Thép Phú Kiên sẽ gửi đến quý khách hàng thông tin đầy đủ liên quan đến các sản phẩm mặt bích thông dụng trên thị trường hiện nay.
Mặt bích là gì?
Mặt bích là một phụ kiện không thể thiếu trong các hệ thống đường ống và van công nghiệp, thường được làm từ thép carbon hoặc thép không gỉ (ngoài ra còn có thể được làm từ đồng, nhựa…). Phụ kiện này có thiết kế dạng tròn hoặc vuông và đóng vai trò quan trọng trong việc kết nối ống, máy bơm, van và các loại phụ kiện đường ống khác qua mối liên kết bu lông.
Mặt bích không chỉ là thành phần quan trọng trong việc lắp đặt và nối hàn đường ống, mà còn thường xuyên được sử dụng trong các ứng dụng cấp thoát nước và công nghiệp dầu khí. Một số ưu điểm nổi bật của mặt bích có thể kể đến:
- Tính linh hoạt trong quá trình lắp đặt, kiểm tra, sửa chữa và thay thế.
- Sự đơn giản và hiệu quả trong quá trình vận hành.
- Khả năng kiểm tra và điều chỉnh dễ dàng, đảm bảo hoạt động hiệu quả của hệ thống đường ống.
Cấu trúc và bản vẽ thiết kế chi tiết của mặt bích
Trong quá trình nghiên cứu hoặc làm việc với các hệ thống đường ống, quý khách sẽ nhận ra rằng mặt bích có cấu tạo khá đơn giản nhưng lại rất linh hoạt. Các loại mặt bích có thể có một lỗ trống ở trung tâm (đối với bích rỗng) hoặc hoàn toàn đặc (đối với bích đặc), tùy thuộc vào yêu cầu ứng dụng.
Mặt bích được kết nối với đường ống thông qua việc hàn trực tiếp hoặc đút qua đường ống. Hơn nữa, chúng có thể được kết nối với các mặt bích khác thông qua các lỗ tròn đối xứng và sẽ được cố định chặt bằng các bu lông qua các lỗ này.

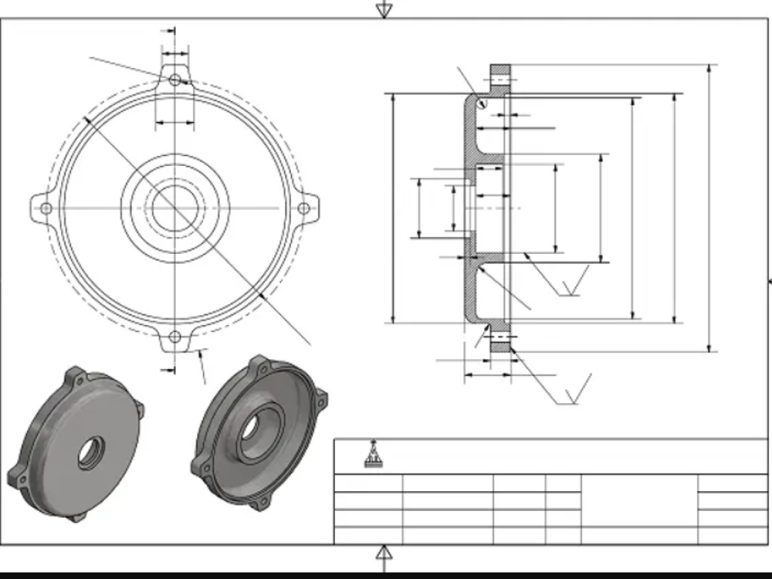

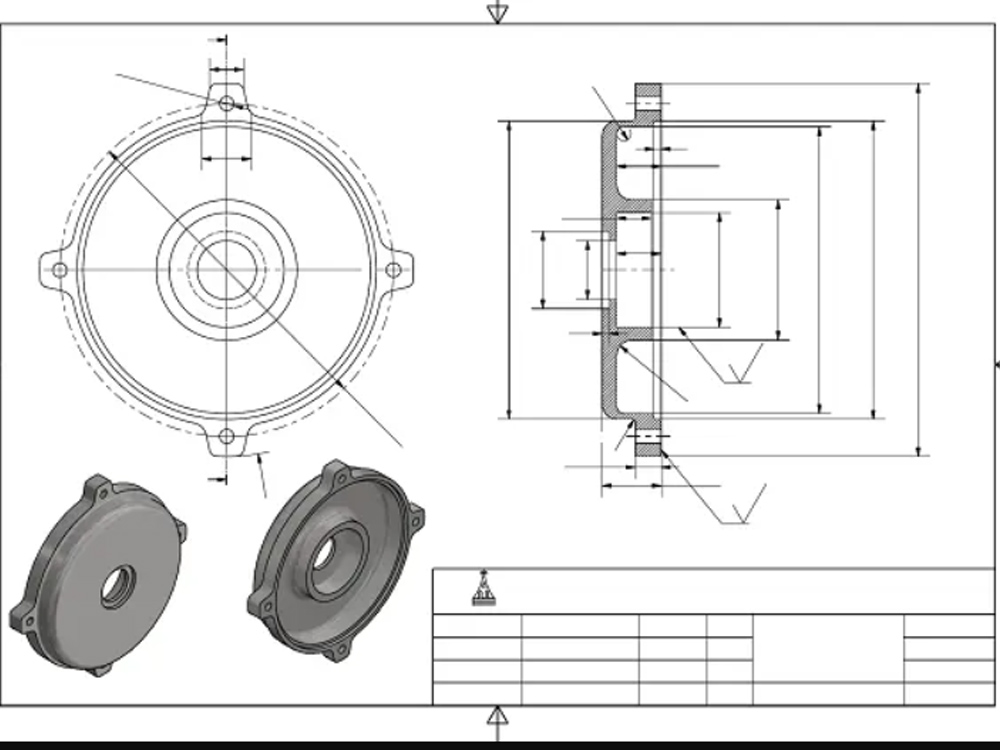

Để minh họa chi tiết hơn, các bản vẽ kỹ thuật thường được sử dụng, ví dụ như bản vẽ cho mặt bích sau đây:
Phân loại các loại mặt bích phổ biến nhất trên thị trường
Phân loại các dạng thiết kế mặt bích ứng dụng nhiều hiện nay
- Mặt bích lỏng (tiếng anh: Lap Joint Flange - LJ)
- Mặt bích mù (tiếng anh: Blind Flange - BF)
- Mặt bích ren (tiếng anh: Threaded Flange - TF)
- Mặt bích hàn cổ (tiếng anh: Welding Neck Flange - WN)
- Mặt bích hàn bọc đúc (tiếng anh: Socket Weld Flange - SW)
- Mặt bích hàn trượt (tiếng anh: Slip on Flange - SO)
- Lót bích (tiếng anh: Stub End)
Phân loại mặt bích theo vật liệu sản xuất/strong>
- Mặt bích thép và thép mạ kẽm
- Mặt bích inox 316, 304… ( mặt bích thép không gỉ)
- Mặt bích nhựa tổng hợp như PVC, uPVC, PPR…
- Mặt bích đồng
Phân loại mặt bích dựa trên chức năng sử dụng
- Mặt bích rỗng
- Mặt bích đặc

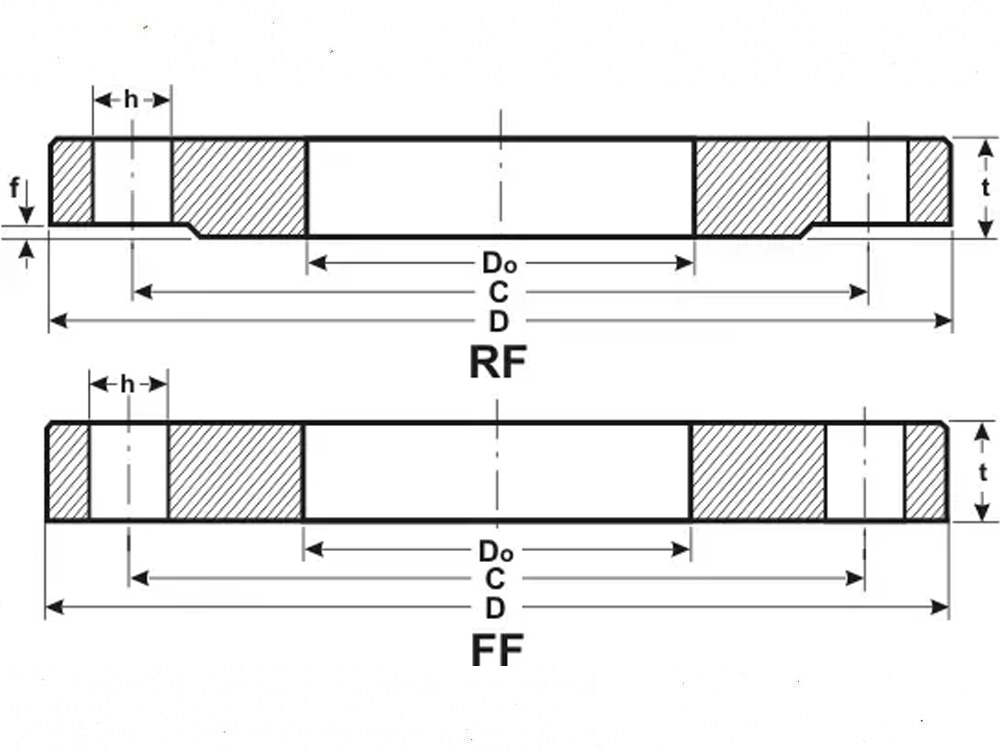

Phân loại mặt bích dựa trên đặc điểm bề mặt tiếp xúc
- Mặt bích lồi (RF - Raised Face)
- Mặt bích phẳng (FF - Flat Face)
- Mặt bích rãnh (RTJ - Ring Type Joint)
Phân loại mặt bích dựa trên khả năng chịu áp lực
- Mặt bích 5K: chịu áp lực 5kgf/cm2
- Mặt bích 10K: chịu áp lực 10kgf/cm2
- Mặt bích 16K: chịu áp lực 16kgf/cm2
- Mặt bích 20K: chịu áp lực 20kgf/cm2
- Mặt bích 30K: chịu áp lực 30kgf/cm2
- Mặt bích 40K: chịu áp lực 40kgf/cm2
Phân loại mặt bích dựa trên tiêu chuẩn lắp ráp
- Mặt bích tiêu chuẩn Mỹ: ANSI, ASME (ví dụ: ANSI Class 150, ANSI Class 300…);
- Mặt bích tiêu chuẩn Nhật: JIS (ví dụ: JIS 5K, JIS 10K, JIS 20K…);
- Mặt bích tiêu chuẩn Anh: BS (ví dụ: BS PN10, BS PN16…);
- Mặt bích tiêu chuẩn Đức: DIN (ví dụ: DIN PN10, DIN PN16…).
Mặt bích được ứng dụng như thế nào trong công nghiệp?
Mỗi loại mặt bích sẽ có ứng dụng khác nhau, nhưng tất cả đều là một phần quan trọng trong nhiều hệ thống và dự án công nghiệp, từ cấp thoát nước đến xí nghiệp và nhà máy. Cụ thể:
- Cấp thoát nước: mặt bích đảm bảo kết nối đường ống an toàn và dễ dàng bảo dưỡng trong hệ thống cung cấp và thoát nước.
- Ngành công nghiệp: được sử dụng rộng rãi trong xí nghiệp và nhà máy, giúp vận hành các quy trình sản xuất một cách hiệu quả và an toàn.
- Xây dựng: trong các tòa nhà cao tầng, mặt bích giúp kết nối các đường ống phức tạp như hệ thống điều hòa không khí, đường ống nước…
- Dầu khí và hóa chất: dùng trong các đường ống vận chuyển hóa chất, dầu mỏ, khí đốt...
- Sản xuất điện: trong các nhà máy nhiệt điện, hạt nhân và thủy điện, mặt bích giúp kiểm soát các dòng chất lỏng và khí.
- Vận chuyển: sử dụng trong việc vận chuyển các nguồn năng lượng như dầu, khí... qua các phương tiện đường ống và tàu.
- Ngành hóa phân bón: dùng để kết nối các đường ống chất lỏng và khí trong quá trình sản xuất phân bón.
- Khí nén: trong các hệ thống điều khiển bằng khí nén, mặt bích đảm bảo sự kết nối chặt chẽ và an toàn giữa các bộ phận.
- Đa dạng vật liệu: sản xuất từ các chất liệu như thép, đồng, nhôm, nhựa… giúp mặt bích có thể áp dụng trong nhiều môi trường và điều kiện khác nhau.
- Tùy chọn hình dạng: hình tròn, hình vuông, o-van… giúp mặt bích linh hoạt trong việc thiết kế và lắp đặt.
