Bảng tra kích thước ống thép tiêu chuẩn và ký hiệu thông dụng

Việc lựa chọn kích thước ống thép phù hợp với nhu cầu sử dụng và các yêu cầu kỹ thuật của công trình là yếu tố quan trọng để đảm bảo an toàn và tối ưu hóa hiệu quả sử dụng. Vậy các kích thước tiêu chuẩn của thép ống là bao nhiêu? Làm thế nào để hiểu rõ các ký hiệu và công thức tính đường ống thép? Mời quý khách hãy cùng Thép Phú Kiên tìm hiểu chi tiết trong bài viết bên dưới đây.

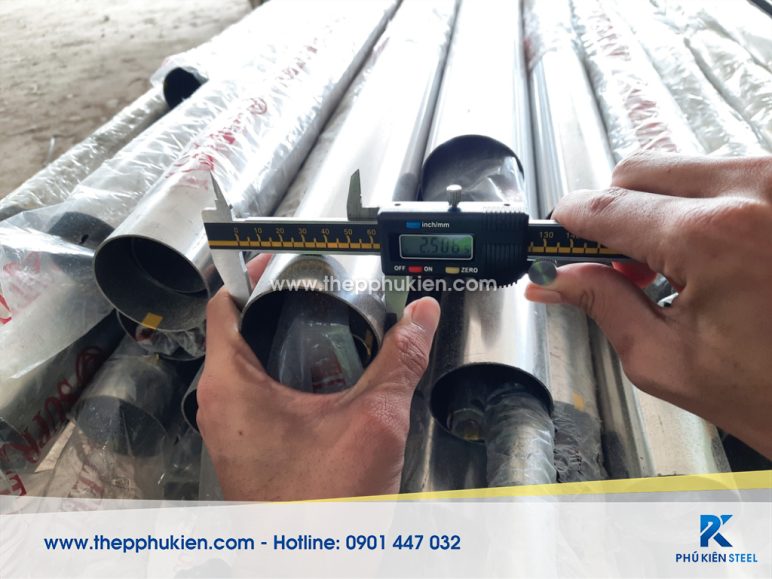

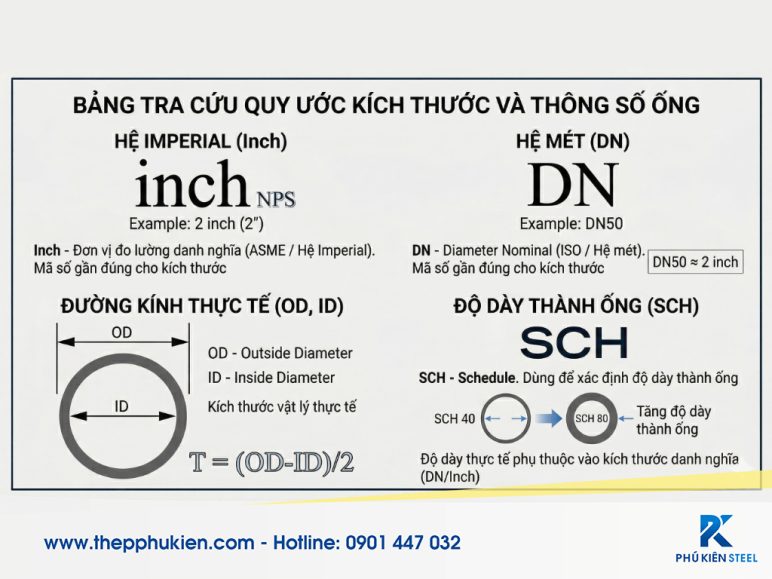

Giới thiệu các ký hiệu kích thước ống thép thông dụng

Những ký hiệu kích thước dưới đây được xây dựng dựa trên các bộ tiêu chuẩn quốc tế và được áp dụng rộng rãi trong ngành công nghiệp, xây dựng. Hiểu rõ ý nghĩa của chúng sẽ giúp quý khách dễ dàng lựa chọn và sử dụng ống thép một cách hiệu quả:

• Ký hiệu DN (Diameter Nominal): DN là kích thước đường kính trong danh nghĩa của đường ống. Ký hiệu này phù hợp với người tiêu dùng Việt Nam và thường được sử dụng trong các tiêu chuẩn quốc tế như EN, ISO, TCVN…
• Inch (“): Đây đơn vị đo lường thuộc hệ Imperial, thường được sử dụng để biểu thị đường kính ống thép trong các tiêu chuẩn quốc tế như NPS (Nominal Pipe Size). 1 inch tương đương 25,4 mm, nhưng kích thước thực tế của ống có thể thay đổi tùy theo tiêu chuẩn. Ví dụ, một ống 1″ theo tiêu chuẩn ASME có đường kính ngoài khoảng 33,4 mm.
• OD (Outside Diameter): Ký hiệu đường kính ngoài của ống, hay còn gọi là “Phi”. Đây là đơn vị đo phổ biến nhất tại Việt Nam, giúp xác định kích thước cơ bản của ống thép.
• SCH (Schedule): Biểu thị chiều dày của thành ống, thường được sử dụng cùng các ký hiệu OD hoặc DN để mô tả đầy đủ thông số kỹ thuật. Ví dụ: SCH40, SCH80…

Bảng tra kích thước ống thép tiêu chuẩn quốc tế chi tiết

Trên thị trường hiện nay, các loại ống thép với đa dạng kích thước tiêu chuẩn được cung cấp rộng rãi, đáp ứng nhiều nhu cầu khác nhau. Mỗi loại ống đều sở hữu thông số kỹ thuật đặc thù, được thiết kế để phù hợp với từng hệ thống đường ống và công trình xây dựng cụ thể.

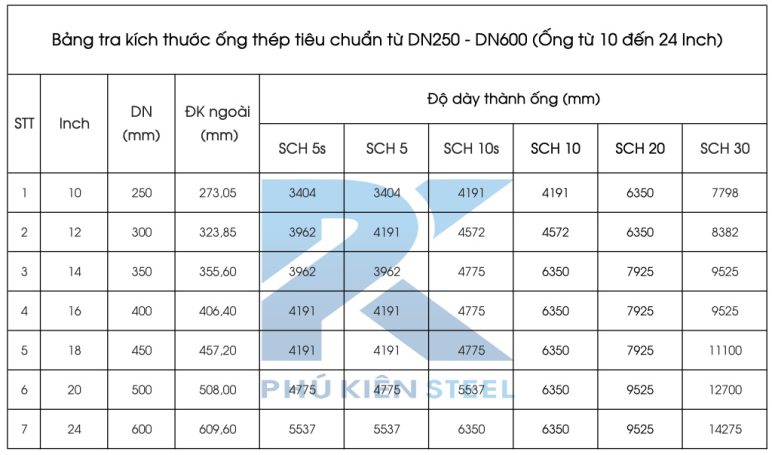

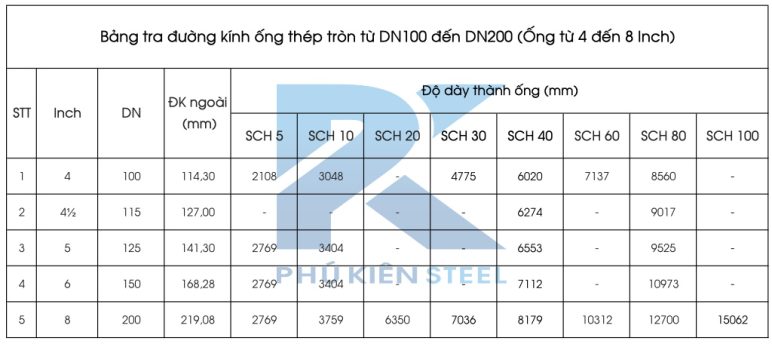

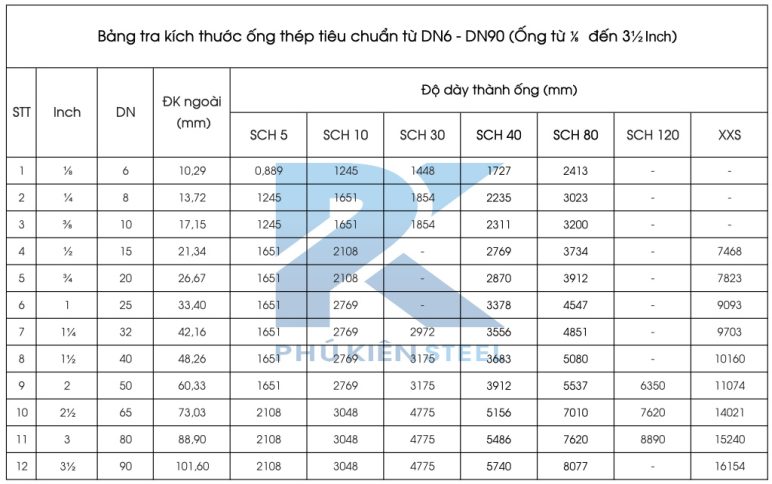

Để thuận tiện, quý khách có thể tham khảo và tải về hình ảnh các bảng tra cứu quy đổi kích thước ống thép tiêu chuẩn dưới đây:

Xem thêm: Bảng tra kích thước và giá ống thép đúc

Tại sao nên sử dụng bảng tra kích thước ống thép?

Sử dụng bảng tra kích thước ống thép giúp tiết kiệm thời gian, giúp quý khách có thể nhanh chóng tìm thấy thông số kỹ thuật cần thiết như đường kính, độ dày, chiều dài… mà không cần đo đạc, tính toán và tra cứu từ nhiều nguồn. Điều này hỗ trợ tối ưu hóa quy trình làm việc, đảm bảo tiến độ dự án và giảm thiểu sai sót trong lựa chọn sản phẩm.

Bảng tra cũng giúp tối ưu hóa chi phí bằng cách giúp quý khách chọn đúng kích thước ống thép đáp ứng tiêu chuẩn kỹ thuật và yêu cầu dự án. Nhờ đó, quý khách tránh được lãng phí tài nguyên, giảm chi phí mua sắm và góp phần bảo vệ môi trường thông qua việc giảm thiểu phế liệu dư thừa.

Công thức tính đường kính ống thép tiêu chuẩn

Để tính đường kính ống thép, quý khách có thể áp dụng công thức cơ bản sau:

Đường kính trong (mm) = Đường kính ngoài (OD) – 2 x Chiều dài thành ống (SHC)

Công thức này giúp đảm bảo rằng ống thép được chọn phù hợp với áp lực và điều kiện sử dụng. Tuy nhiên, khi làm việc thực tế, quý khách hàng cần kiểm tra đúng tiêu chuẩn của ống để tránh sai lệch trong tính toán và thiết kế.

Ví dụ: Một ống thép có đường kính ngoài OD là 60,3 mm, chiều dày thành ống SCH là 3,91 mm (theo tiêu chuẩn SCH40). Áp dụng công thức, ta được:

Đường kính trong của ống thép = 60,3 − 2 × 3,91 = 52,48 mm

Hy vọng bài viết đã giúp quý khách nắm rõ các kiến thức về kích thước ống thép tiêu chuẩn, công thức tính và cách đọc các ký hiệu trên ống, từ đó dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng. Để được hỗ trợ chi tiết hơn, hãy liên hệ ngay với chúng tôi. Đội ngũ chuyên gia luôn sẵn sàng tư vấn và đồng hành cùng quý khách trong việc lựa chọn những sản phẩm chất lượng nhất!
